2018년 국가직 7급 기계설계

전답: 2

체인은 미끄럼이 없다. 벨트가 미끄럼이 있다.

정답: 2

플랜지 커플링

올덤 커플링

정답: 1

6310 단열 레이디얼 볼 베어링의 직경은 50 mm이며(뒤의 숫자 두자리가 직경을 의미함), 한계속도지수를 통해 4,000 rpm이 최대 사용 회전속도임을 구할 수 있다.

한계속도지수(mm·rpm) = 베어링직경(mm) X 최대회전속도(rpm)



베어링직경계열 숫자파악방법은 다음과 같다.

00 (10 mm), 01 (12 mm), 02 (15 mm), 03 (17 mm)의 네가지 경우를 제외하고, 나머지는 5배를 곱해주면 된다.

예시) 05 → 25 mm, 09 → 45 mm

정답: 4

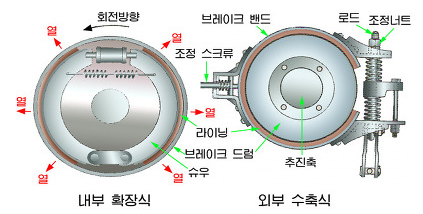

내부확장식 브레이크는 브레이크 블록이 드럼의 안쪽에 있기 때문에 마찰면에 먼지와 기름 등이 부착되지 않는다.

정답: 3

정답: 2

정답: 3

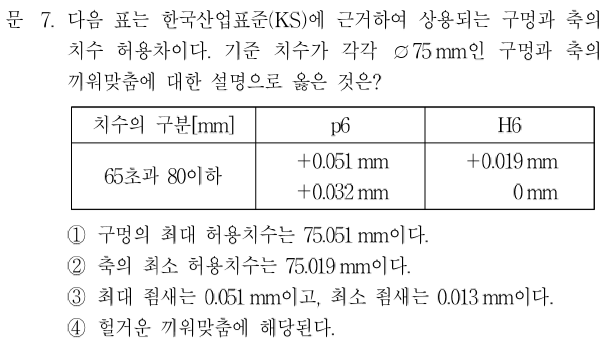

최대틈새(최소 죔새): +0.013 mm

최소틈새(최대 죔새): +0.051 mm

정답: 1

정답: 1

정답: 2

정답: 2

인벌류트 치형은 압력각이 일정하다. (사이클로이드 치형은 압력각이 변한다.)

정답: 1

정답: 4

정답: 4

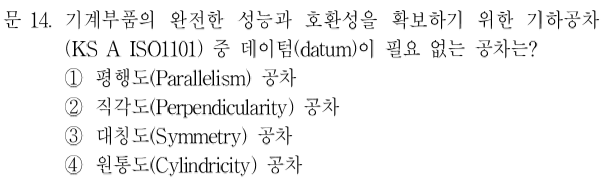

원통도 공차는 데이텀이 필요 없다.

정답: 3

정답: 4

정답: 1

1) 비철금속들은 명확한 내구한도가 없다.
2) O
3) O
4) O

정답: 1

정답: 3

정답: 4



22143 23112 21443 41134
